Tópico 1 – Princípios da Ultrassonografia
A ultrassonografia é uma tecnologia baseada na emissão e recepção de ondas sonoras de alta frequência, inaudíveis ao ouvido humano, comumente chamadas de ultrassons. Essas ondas são geradas por cristais piezoelétricos localizados no transdutor, que vibram quando submetidos a corrente elétrica, produzindo pulsos acústicos. Ao encontrar diferentes tecidos no corpo do animal, essas ondas sofrem reflexão, refração ou absorção. A fração que retorna ao transdutor é convertida em sinais elétricos e posteriormente em imagem digital, formando a base da ultrassonografia diagnóstica (NUNES et al., 2023).
Na prática veterinária reprodutiva, a ultrassonografia transretal permite a visualização direta e em tempo real de estruturas anatômicas como ovários, e útero. Isso é possível porque o transdutor, posicionado na ampola retal da fêmea bovina, fica em íntimo contato com o trato reprodutivo, separado apenas pela parede do reto. Essa proximidade anatômica favorece uma excelente resolução de imagem, essencial para diagnósticos precoces e intervenções precisas.

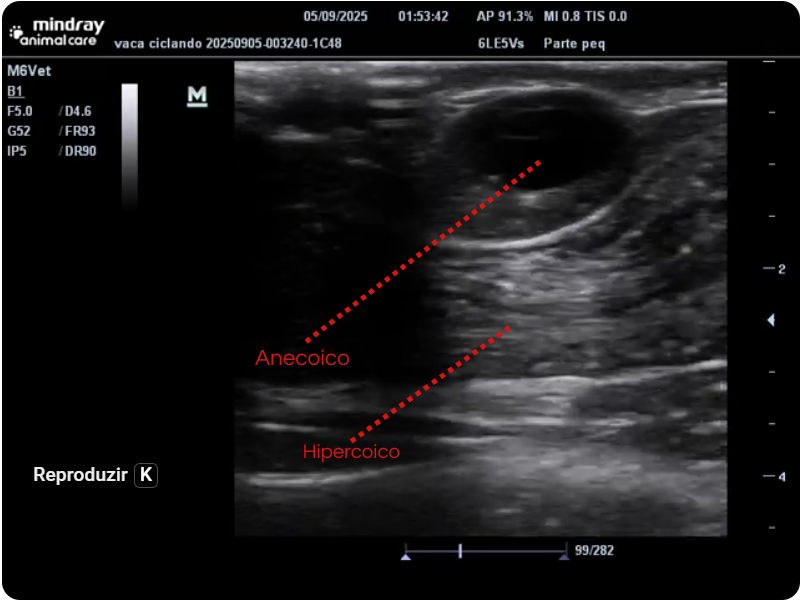

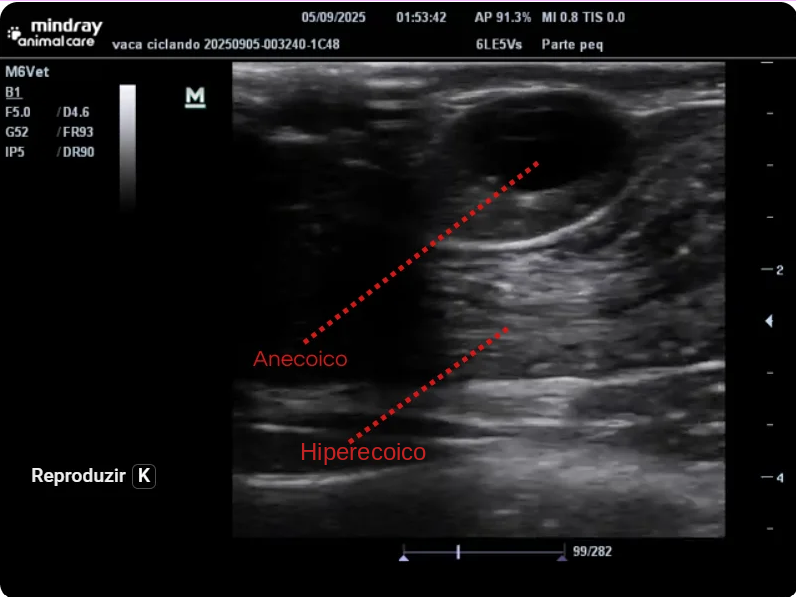

Um dos principais conceitos fundamentais é a impedância acústica, que determina como as ondas sonoras se comportam ao encontrar diferentes tecidos. Estruturas com densidade semelhante apresentam pouca diferença de impedância e, portanto, menor contraste entre si. Já tecidos com características distintas – como um folículo cheio de fluido (anecoico) e o estroma ovariano (hiperecogênico) – refletem as ondas de forma diferente, o que permite a distinção visual clara desses elementos na imagem (BARRON-BRAVO, et al).

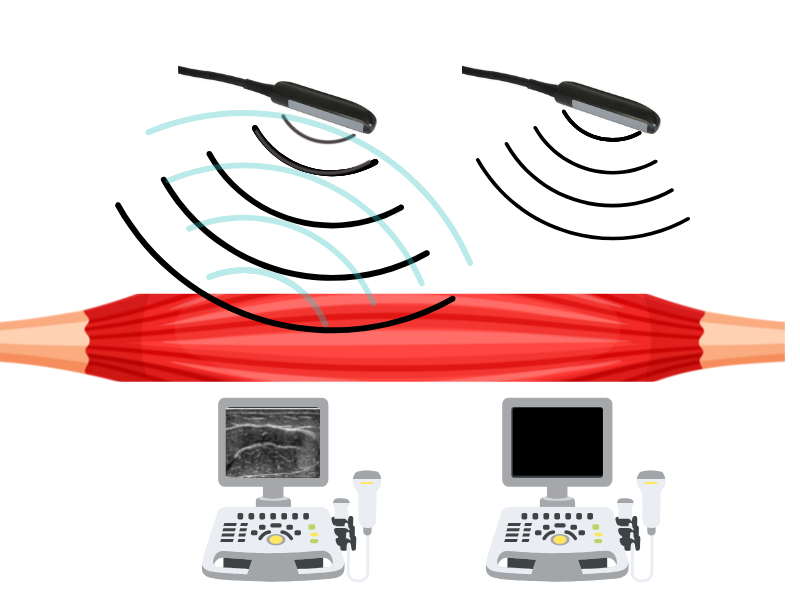

Além disso, a frequência da onda sonora afeta diretamente a qualidade da imagem: altas frequências proporcionam maior resolução, mas com menor penetração, sendo ideais para estruturas superficiais. Já frequências mais baixas penetram mais profundamente, mas com perda de definição. Na reprodução bovina, transdutores de 5,0 a 7,5 MHz são os mais comuns por equilibrar resolução e profundidade adequadas para a avaliação do trato genital (NUNES et al., 2023).
Com o domínio desses princípios físicos e biológicos, o profissional pode interpretar corretamente as imagens geradas, reconhecendo padrões normais e alterações compatíveis com diferentes fases do ciclo estral, condições patológicas e estágios gestacionais.
Tópico 2 – Tipos de Transdutores e Suas Aplicações
O transdutor é o componente central do equipamento de ultrassonografia, sendo responsável tanto pela emissão quanto pela recepção das ondas sonoras que geram as imagens diagnósticas. A escolha adequada do tipo de transdutor influencia diretamente a qualidade da imagem obtida, sua profundidade de penetração e, consequentemente, a eficácia do exame.

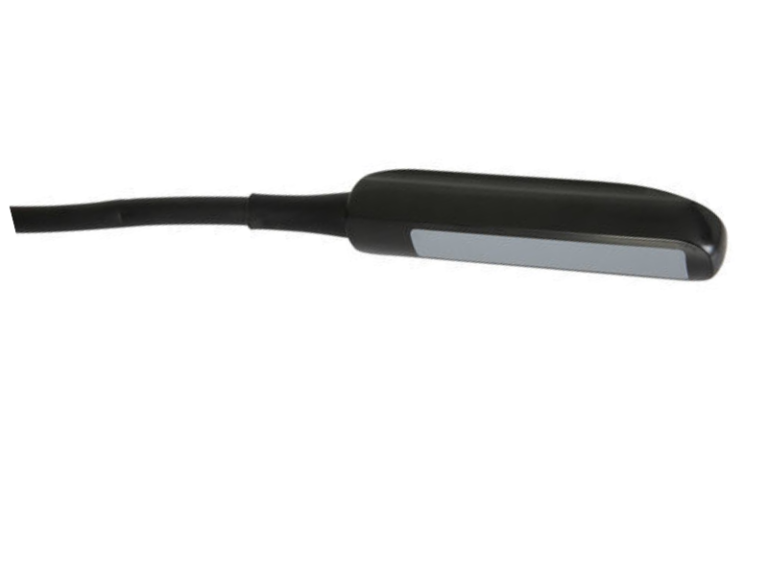

Na medicina veterinária aplicada à reprodução de fêmeas bovinas, o transdutor mais utilizado é o transdutor linear de alta frequência, geralmente entre 5,0 e 7,5 MHz, posicionado dentro de uma sonda retal rígida. Esse tipo permite a obtenção de imagens com excelente resolução em estruturas superficiais, como os ovários, útero e corpo lúteo. Por seu formato linear e campo de visão retangular, ele é ideal para acompanhar longitudinalmente os cornos uterinos e localizar estruturas ovarianas com precisão (NUNES et al., 2023).
Além do transdutor linear, o transdutor convexo ou curvo também pode ser utilizado em algumas situações, principalmente quando se deseja uma maior profundidade de imagem. Esses transdutores operam com frequências mais baixas (em torno de 3,5 a 5,0 MHz), permitindo a avaliação de estruturas em profundidade, como em exames obstétricos mais avançados ou em animais de maior porte. No entanto, devido ao formato curvo do campo visual, podem apresentar leve distorção nas bordas da imagem, o que exige maior familiaridade por parte do operador (BARRON-BRAVO, et al).
No contexto reprodutivo, a sonda retal rígida acoplada ao transdutor linear representa a configuração padrão. Essa sonda é projetada para suportar a introdução via ampola retal da fêmea bovina, sendo revestida por capa protetora ou luva e lubrificada com gel ecográfico ou vaselina líquida. O correto posicionamento do transdutor permite a varredura dos dois cornos uterinos e a avaliação individual dos ovários direito e esquerdo.
A escolha do transdutor adequado está diretamente relacionada ao objetivo do exame: para diagnóstico de gestação precoce, avaliação de estruturas ovarianas e detecção de patologias uterinas, o transdutor linear de alta frequência permanece como o mais indicado, devido à sua elevada definição e compatibilidade com o exame transretal.
A correta utilização e conservação dos transdutores é fundamental para a durabilidade do equipamento e fidelidade das imagens. Pequenos danos na membrana do transdutor podem comprometer a transmissão e recepção das ondas, prejudicando o exame.
Tópico 3 – Modos de Imagem (B‑mode, Doppler, M‑mode, etc.)
A ultrassonografia reprodutiva bovina se beneficia de diferentes modos de imagem, cada um com aplicações específicas que ampliam o alcance diagnóstico da técnica. Com o avanço dos equipamentos veterinários, tornou-se possível combinar métodos para obter informações anatômicas e funcionais detalhadas.

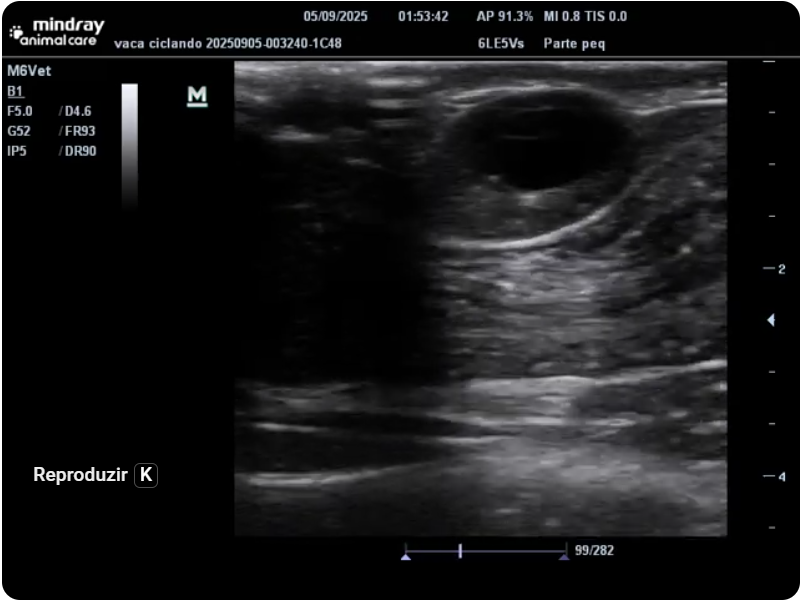

O modo B (B‑mode) é a base da imagem ultrassonográfica. Ele gera imagens bidimensionais que exibem a anatomia do trato reprodutivo em tons de cinza, permitindo a identificação de estruturas como ovários, folículos, corpo lúteo e secreções uterinas. Esse modo também é essencial para o diagnóstico precoce da gestação, geralmente a partir de 28 dias após a inseminação, devido à visualização da vesícula gestacional e do embrião (BARRON-BRAVO, et al).
Já o modo Doppler (color‑flow ou power Doppler) habilita a avaliação da perfusão sanguínea, detectando vasos e fluxo dentro e ao redor de estruturas. Na prática reprodutiva, o Doppler é particularmente valioso na avaliação da funcionalidade do corpo lúteo. Estudos como o de Fontes & Oosthuizen (2022) demonstraram que a análise da vascularização lútea por color Doppler permite identificar precocemente fêmeas não prenhes com alta fidelidade e prever o sucesso em programas de IATF e transferência de embriões.
A combinação do B‑mode com o Doppler facilita a seleção das receptoras de embriões, a identificação da resposta ao tratamento hormonal e o diagnóstico de anestro ou falha de luteólise. Por exemplo, em vacas de corte, utilizar Doppler entre 20 e 22 dias pós-inseminação aumenta a precisão na detecção de vacas vazias, reduzindo custos e tempo de espera unnecessários.
O modo M (motion‑mode) é menos comum na rotina reprodutiva de bovinos, mas pode ser útil para documentar o batimento cardíaco fetal – especialmente a partir de 45 a 60 dias de gestação. Outros modos especiais, como elastografia ultrassônica e 3D, vêm ganhando espaço na pesquisa reprodutiva. Um estudo com ovelhas (Mariano et al., 2023) utilizou elastografia para monitorar a involução uterina, mostrando a viabilidade de extensões clínicas dessa técnica também em bovinos.
Em resumo, a combinação estratégica dos modos B, Doppler e, eventualmente, M‑mode, amplia as capacidades diagnósticas da ultrassonografia reprodutiva. Os resultados proporcionam uma visão anatômica e funcional do trato genital, favorecendo diagnósticos precoces, melhores estratégias de manejo clínico, e ganho em eficiência reprodutiva.
Tópico 4 – Ajustes de Imagem
A interpretação adequada das imagens ultrassonográficas em bovinos depende não apenas da habilidade do operador, mas também da correta configuração do equipamento. Ajustes como ganho, profundidade, foco e frequência influenciam diretamente a nitidez, o contraste e a distinção entre as diferentes estruturas.
Segundo Nogueira, o primeiro passo consiste em ajustar o brilho, ou intensidade de luz da tela, até o ponto em que a luz de fundo do monitor comece a se tornar visível. Esse procedimento assegura que os níveis de luminosidade estejam adequados e evita distorções por saturação excessiva ou subexposição da imagem.
Em seguida, deve-se ajustar o contraste, observando uma barra de escala de tons de cinza (quando disponível). O contraste deve ser configurado de forma a evidenciar as diferenças entre tecidos ecogênicos e anecogênicos, sem criar zonas excessivamente escuras ou claras que dificultem a visualização de estruturas como folículos ou secreções uterinas.
Após isso, realiza-se o ajuste do ganho geral, que amplifica o sinal de retorno dos ecos ultrassônicos. O ganho deve ser regulado até que a maior parte da tela esteja adequadamente saturada — ou seja, com brilho equilibrado, sem obscurecer ou clarear demais a imagem. Isso proporciona uma visualização uniforme dos tecidos, respeitando suas diferentes ecogenicidades.
O ganho é responsável por amplificar o sinal recebido e controlar o brilho geral da imagem. Quando o ganho está muito alto, a imagem torna-se esbranquiçada, dificultando a diferenciação entre os tecidos; já com ganho muito baixo, a imagem escurece, ocultando detalhes importantes.
A profundidade deve ser ajustada de acordo com a localização das estruturas que se deseja examinar. Na ultrassonografia reprodutiva, recomenda-se configurar a profundidade de modo que o útero ou os ovários ocupem a parte central da tela, aproveitando o campo visual sem exceder a área útil do monitor (NUNES et al., 2023). Profundidades excessivas reduzem a resolução das estruturas mais próximas e sobrecarregam a imagem com áreas de interesse irrelevante.
A frequência do transdutor também interfere na qualidade da imagem. Em bovinos, transdutores de 5 a 7,5 MHz são amplamente utilizados por oferecerem bom equilíbrio entre penetração e resolução. Frequências mais altas proporcionam imagens mais detalhadas, ideais para estruturas superficiais como folículos e corpo lúteo; por outro lado, frequências mais baixas (3,5 MHz) são indicadas para avaliação de estruturas mais profundas, como em fêmeas de grande porte ou em exames obstétricos avançados (NUNES et al., 2023).
Dominar esses ajustes é um pré-requisito para garantir diagnósticos confiáveis e detalhados. Uma imagem mal configurada pode levar à interpretação errônea — como confundir um folículo com um cisto, ou não perceber uma vesícula gestacional inicial — impactando diretamente a tomada de decisões clínicas e o sucesso reprodutivo no rebanho.
Tópico 5 – Cuidados com o Aparelho e Higienização
O uso adequado e a manutenção correta dos equipamentos de ultrassom são indispensáveis para garantir o bom funcionamento e durabilidade.
- Limpeza após uso
A higienização do aparelho deve ser feita imediatamente após realização dos exames para evitar o ressecamento das fezes e outros fluidos no aparelho dificultando a limpeza.
- Higienização da probe
O transdutor é a parte mais sensível do aparelho e deve ser higienizada com muito cuidado. Retire imediatamente o excesso de fezes da probe utilizando água limpa e corrente evitando molhar o conector metálico. Em seguida deve secar os componentes com toalha macia (Wierman, 2021).
- Higienização de conectores e cabos
É importante limpar os conectores e cabos diariamente, especialmente em ambientes sujos ou úmidos. Recomenda-se escovar levemente para remover detritos, limpar com álcool isopropílico (evita ferrugem) e permitir secagem completa antes de guardar (Wierman, 2021).
- Manutenção da superfície da tela e controles
Limpe o console com pano de microfibra umedecido em solução suave ou água purificada. Evite líquidos agressivos, borrifando-os diretamente sobre a superfície, conforme manual da Philips.
